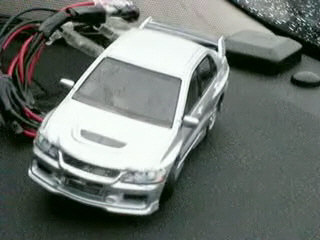

クルマに合わせてミニチュアカーのLEDが光るDIY?をやりました～ これ、ブレーキとかウィンカーとかに連動するっていうと凄い！ って思いますが、リアからぜーんぶ電源もらってるだけっていうのが◎♪ ・・・ミニチュア選びでついついたっかいのが欲しくなります。。
材料は、 |
スモールライトに連動してヘッドライト点灯
右ウィンカーに連動して右ウィンカー点灯（左も同様）
ハザードに連動して左右ウィンカー点灯
ブレーキに連動してブレーキ点灯

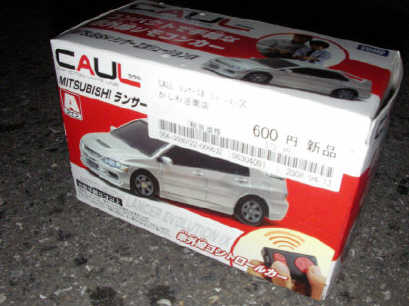

使用したミニチュア？はこのランエボ～（安かったから・・）
加工しやすそうだったし

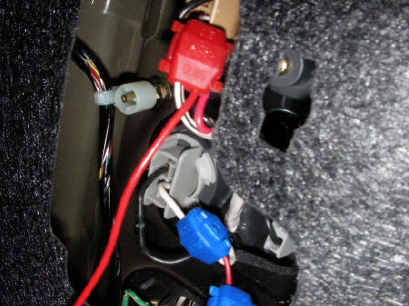

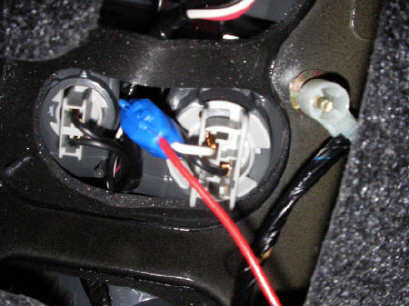

右のリアテールのとこです。
一番上がブレーキランプで、赤線につなぐ（白じゃないよ）、
真ん中が右ウィンカーで、白線につなぐ
左のリアテールは左ウィンカーだけ（白線につなぐ）
スモールランプとの連動はリアのナンバー灯からとります。

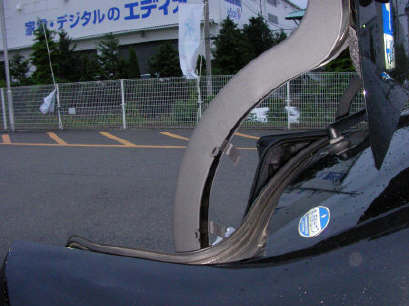

まず、図のトランクを開けた時のバーのとこのパチパチを外します。
後で↑ここに配線を這わせます

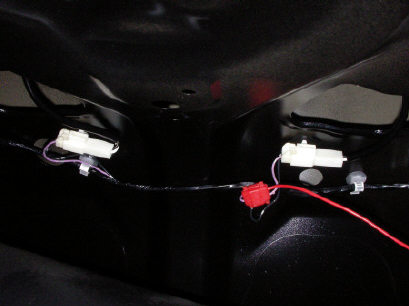

トランク裏側のカバーを外して、右か左どっちかの紫線につなぐ
あとは、全部の配線をトランクスルーとかを通して、助手席まで
持ってきて・・・あとはエー○ンのHPに詳しく載ってます～
が、一応説明すると、
ミニチュアはライトつけるとこにハンダで穴あけて
中からLEDをさして、固定する。
そして、LEDのアースはまとめて助手席の足元から取って、
＋の電線をリアから持ってきた対応する線につなげて完了！

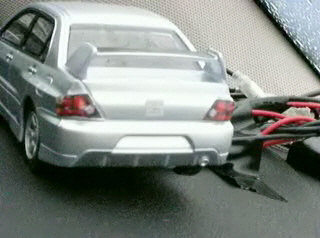

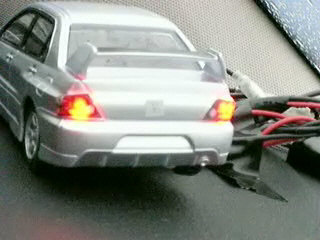

  ブレーキ連動

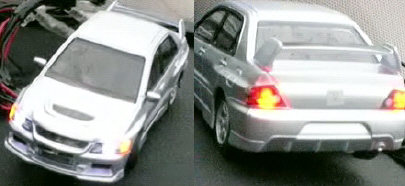

ライト連動
|
